气动钻杆卡瓦

产地:山东东营市惠宇石油工程技术有限公司
型号:ZP520、ZP205、ZP175、ZP275、ZP

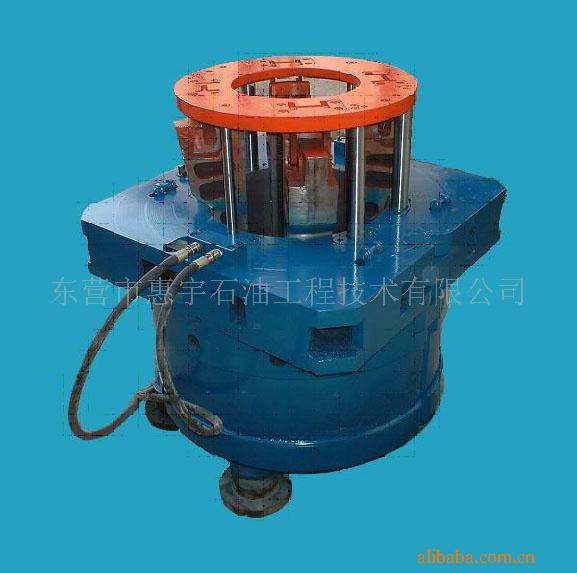

QW-5气动钻杆卡瓦是以气缸为动力一种钻杆卡瓦。这种卡瓦主要是由气控元件、气缸、阶梯卡瓦座、卡瓦体、导气转销、导向杆、悬挂盘、连杆等组成。由两半组成的阶梯卡瓦座一端为导气转销，一端为弹性碰撞销，导气转销一是起到卡瓦座开合的铰接作用，同时连接内置于阶梯式卡瓦座的两气缸集成气路系统，实现双气缸单气路连接。两半圆悬挂盘通过凹凸同步槽组成一圆形整体，并通过连杆带动四片卡瓦体同步运动卡紧和松开钻杆。
2、工作原理
QW5-225气动钻杆卡瓦安装在转盘大方瓦孔内取代转盘大方瓦，由悬挂盘通过连杆连接卡瓦体，气缸和导向杆与悬挂盘固定连接。工作时，卡瓦体沿阶梯卡瓦座锥面下行，推动钻杆向中心收拢，卡紧钻杆。反之，卡瓦体沿阶梯卡瓦座锥面上行时向外张开，松开钻杆，同时让出通道，以便钻杆从卡瓦中心自由通过。
卡瓦体的升降是靠气缸带动悬挂盘通过连杆连接卡瓦体进行动作。卡瓦体下行主要是靠气缸拉力和卡瓦体重力共同作用；卡瓦体上行主要是靠气缸推力和钻杆与卡瓦体摩擦力共同作用。气缸的动作由司钻操作台控制阀进行控制。
三、主要技术参数
   1、气源工作压力：0.6—0.9MPa
   2、有效卡紧长度：420mm
   3、卡瓦卡紧钻杆位置高度：≤45mm
   4、卡瓦放开钻杆位置高度：≤260mm
5、更换卡瓦体钳牙可适用： 41/2"、5"、51/2"钻杆
   6、最大载荷：2250kN
   7、外形尺寸：Ф520×h516（ZP520型非工作状态）
   8、重量：约620kg
四、操作规程
   1、安装和拆卸：
  （1）安装气动卡瓦前应检查卡瓦体与连杆连接销钉是否可靠，支撑盘上的螺钉有无松动现象，卡瓦牙有无反装现象。
  （2）连接气路管线，升降气缸上下活动3-5次保证升降灵活，然后，将卡瓦体上行处于放开位置。
  （3）用吊钩吊起气动卡瓦至井口，拉出弹性碰销，张开阶梯卡瓦座，抱入钻杆，再合拢阶梯卡瓦座后放入转盘大方瓦孔内，当井口较偏时，必须将气动卡瓦的转销旋转至转盘上的转销孔。
  （4）起下钻作业后，需将气动卡瓦取出转盘时，首先将卡瓦体上行处于放开位置，转动气动卡瓦转销脱离转盘上的转销孔，用吊钩吊出气动卡瓦即可。
   2、操作
  （1）起钻作业时，钻工扣好吊卡后，在提升钻柱前，司钻操纵卡瓦气动阀，使气缸下部进气，再上提钻柱，此时，在气缸举升力和钻杆与卡瓦体摩擦力的作用下，卡瓦体沿卡瓦座锥面上行并向外张开，松开钻杆，同时让出通道，以便钻杆从卡瓦中心自由通过。当上提钻柱下接头台阶（需卸扣接头）超出卡瓦悬挂盘后，并控制在约150mm左右时，司钻反向操纵卡瓦气动阀，使气缸上部进气，此时，在气缸拉力的作用下，卡瓦体下行并将钻杆推移居中，卡住钻杆。即可进行卸扣作业。
  （2）下钻作业时，立柱下接头与被接钻杆上接头上好扣后，司钻操纵卡瓦气动阀，使气缸下部进气，再上提钻柱，此时，在气缸举升力和钻杆与卡瓦体摩擦力的作用下，卡瓦体沿卡瓦座锥面上行并向外张开，松开钻杆，同时让出通道，钻杆从卡瓦中心自由通过。当下放钻杆立柱上接头（吊卡下端面）接近卡瓦的支撑盘后，并控制在约50mm左右时，司钻反向操纵卡瓦气动阀，使气缸上部进气，此时，在气缸拉力的作用下，卡瓦体下行并将钻杆推移居中，卡住钻杆。即可卸去吊卡，进行下一立柱作业。
  （3）下钻作业时，当井口较偏斜时，每到一钻杆接头处都应减缓下放速度，防止钻杆接头碰挂卡瓦体出现故障。
  （4）当起下钻过程中，需要转动转盘时，必须将气路管线快速接头取下，或将气动卡瓦吊出。
